Rhino 8 for Windows

Bazata pe matematica NURBS (nonuniform rational B-spline ), permite construirea suprafetelor organice de tip free-form compatibile cu majoritatea modelelor 3D folosite in industrie.

In esenta, Rhino ofera instrumente flexibile si usor de manevrat pentru constructia suprafetelor NURBS dar si a suprafetelor de tip mesh poligonal pentru a realiza modelul 3D al obiectelor cu forme complexe. Pentru a crea un model se folosesc doua sau mai multe suprafete cu sabloane diferite.

Suprafetele care au muchii comune sunt usor de manevrat intrucat Rhino permite unirea mai multor obiecte de tip suprafata intr-un singur obiect de tip polisuprafata.
Pentru a reprezenta obiecte solide, Rhino foloseste conceptul de volum cuprins intr-o polisuprafata fara deschideri, intersectii sau spatii libere intre suprafetele individuale.

Rhino 6 for Windows

Pentru a obtine forme complexe si efecte speciale din suprafetele gata construite se utilizeaza setul de functii Rhino Transformation, grupate in doua categorii mari :

• Translation – soft moving, aliniere, orientare, remapare, matrice de obiecte, creare de obiecte simetrice
• Deform – modificarea formei curbelor, suprafetelor, polisuprafetelor sau mesh-urilor poligonale prin modificarea punctelor, soft editing, proiectie, curbare, rasucire, schimbarea unghiului, uniformizare, atasarea de un alt obiect, stretchuire, cage si maelstrom editing.

Verificarea si optimizarea modelului proiectat se realizeaza cu ajutorul setului de functii de analiza oferit de aplicatie – analiza dimensiunilor, functii de analiza a deviatiei punctelor de pe o suprafata cu ajutorul coordonatelor U-V, evaluarea grosimii suprafetelor pentru solide, functii de masurare a ariilor, determinarea centrului unei arii, momentelor de inertie, centru de greutate si moment de inertie pentru volume, analiza hidrostatica si functii de diagnosticare a obiectelor.

Managementul modelelor care au mai multe componente se face prin definirea de block-uri si utilizarea instantelor acestora.

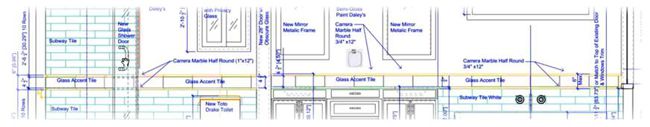

In faza de documentare a proiectului, Rhino permite realizarea de desene 2D necesare executiei dar si a imaginilor randate fotorealist, cu ajutorul functiei proprii de randare sau prin utilizarea altor plug-inuri cum ar fi Flamingo, Bongo, V-ray.

Rhino 6 for Windows ofera compatibilitate cu alte aplicatii CAD/CAM implicate in procesul de proiectare permitand exportul si importul geometriei in diferite formate de fisiere (Autocad, 3D Studio, Solidworks, Microstation, Adobe Illustrator, Sketch Up, etc)
